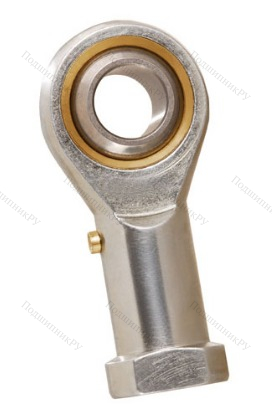

Шарнирный наконечник TSFL 10X 1.25 ISB
Узел типа «К», конструкция которого включает в себя стальной стержень-ножку плоской формы со внутренней резьбой и сферическую головку с гнездом для размещения шарнирного подшипника скольжения с высотой и шириной B(H):14мм, с целью фиксации которого торцы отверстия развальцовываются после монтажа детали.
Что характеризует Шарнирный наконечник TSFL10X1.25 ISB?
- Устройство обслуживаемое, для смазывания в корпусе размещена воронкообразная масленка или специальный канал.
- Эксплуатация возможна в условиях воздействия нагрузок однонаправленного вектора в течение непродолжительных периодов при средних-больших углах качения и максимальной скорости вращения до 100 оборотов/мин.
- Может применяться вместе с конструкциями, передающими движение.
Выгодно приобрести деталь Шарнирный наконечник TSFL10X1.25 ISB c внутренним диаметром от d - 0мм до 50мм и наружным от D - 22мм до 125мм можно у консультантов нашего онлайн-магазина!
G (резьба) | M10x1.25 |
Вид резьбы | внутренняя (левая резьба) |
C1, мм | 10.5 |
h1, мм | 43 |
Динамическая нагрузка C, kН | 10 |
Статическая нагрузка C0, kН | 12 |
W, мм | 17 |
d1 | 12,9 |
d4 | 15 |
d5 | 19 |
d (h7), мм | 10 |
dk | 19.05 |
I3 | 21 |
I4 | 56 |
I5 | 6.5 |
I7 | 15 |
Вес, кг | 0.08 |
Альтернативная маркировка SKF | SILKAC10X1.25M |
Альтернативная маркировка FAG | GIKL10X1.25-PB |
Альтернативная маркировка ASAHI | JAFL10X1.25 |
Альтернативная маркировка FLURO | GILS10X1.25 |
Альтернативная маркировка IKO | PHS10X1.25L |
B, мм | 14 |
D, мм | 22 |
d2, мм | 26 |
r1 | 0.3 |
Угол поворота (градусы) | 13 |
Пара трения | сталь/бронза |
Производитель
|
ISB |
Ширина B
|
14 |
Внешний диаметр D
|
22 |
Размер
|
x22x14 |
Вес, кг
|
0.08 |
Модель
|
TSFL10X125 |
EAN
|
VPEVMEWJ1N |
