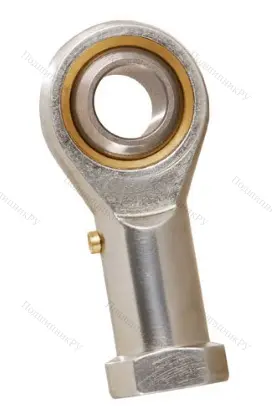

Шарнирный наконечник TSF 6HF ISB
Узел типа «К», конструкция которого включает в себя стальной стержень-ножку плоской формы со внутренней резьбой и сферическую головку с гнездом для размещения шарнирного подшипника скольжения с высотой и шириной B(H):9мм, с целью фиксации которого торцы отверстия развальцовываются после монтажа детали.
Что характеризует Шарнирный наконечник TSF6HF ISB?
- Устройство обслуживаемое, для смазывания в корпусе размещена воронкообразная масленка или специальный канал.
- Эксплуатация возможна в условиях воздействия нагрузок однонаправленного вектора в течение непродолжительных периодов при средних-больших углах качения и максимальной скорости вращения до 100 оборотов/мин.
- Может применяться вместе с конструкциями, передающими движение.
Выгодно приобрести деталь Шарнирный наконечник TSF6HF ISB c внутренним диаметром от d - 0мм до 50мм и наружным от D - 16мм до 125мм можно у консультантов нашего онлайн-магазина!
G (резьба) | M6x1 |
Вид резьбы | внутренняя |
C1, мм | 6.75 |
h1, мм | 30 |
Динамическая нагрузка C, kН | 4.3 |
Статическая нагрузка C0, kН | 5.3 |
W, мм | 11 |
d1 | 9 |
d4 | 10 |
d5 | 13 |
d (h7), мм | 6 |
dk | 12.7 |
I3 | 14 |
I4 | 39 |
I5 | 5 |
I7 | 11 |
Вес, кг | 0.022 |
Альтернативная маркировка SKF | SIKAC6M |
Альтернативная маркировка ASAHI | JAF6 |
Альтернативная маркировка FLURO | GIS6 |
Альтернативная маркировка IKO | PHS 6 |
B, мм | 9 |
D, мм | 16 |
d2, мм | 18 |
r1 | 0.3 |
Угол поворота (градусы) | 13 |
Пара трения | сталь/бронза |
Производитель
|
ISB |
Ширина B
|
9 |
Внешний диаметр D
|
16 |
Размер
|
x16x9 |
Вес, кг
|
0.022 |
Модель
|
TSF6HFISB |
EAN
|
76VM4J6VG7 |
