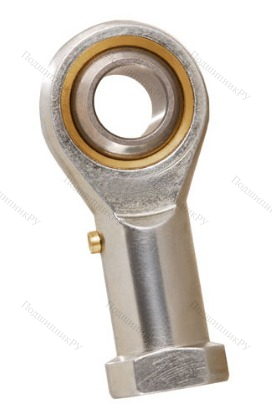

Шарнирный наконечник TSF 22 ISB
Узел типа «К», конструкция которого включает в себя стальной стержень-ножку плоской формы со внутренней резьбой и сферическую головку с гнездом для размещения шарнирного подшипника скольжения с высотой и шириной B(H):28мм, с целью фиксации которого торцы отверстия развальцовываются после монтажа детали.
Что характеризует Шарнирный наконечник TSF22 ISB?
- Устройство обслуживаемое, для смазывания в корпусе размещена воронкообразная масленка или специальный канал.
- Эксплуатация возможна в условиях воздействия нагрузок однонаправленного вектора в течение непродолжительных периодов при средних-больших углах качения и максимальной скорости вращения до 100 оборотов/мин.
- Может применяться вместе с конструкциями, передающими движение.
Выгодно приобрести деталь Шарнирный наконечник TSF22 ISB c внутренним диаметром от d - 0мм до 50мм и наружным от D - 42мм до 125мм можно у консультантов нашего онлайн-магазина!
G (резьба) | M22x1.5 |
Вид резьбы | внутренняя |
C1, мм | 20 |
h1, мм | 84 |
Динамическая нагрузка C, kН | 38 |
Статическая нагрузка C0, kН | 50 |
W, мм | 32 |
d1 | 25,8 |
d4 | 30 |
d5 | 37 |
d (h7), мм | 22 |
dk | 38.1 |
I3 | 43 |
I4 | 109 |
I5 | 12 |
I7 | 29 |
Вес, кг | 0.61 |
Альтернативная маркировка SKF | SIKAC22M |
Альтернативная маркировка FAG | GIKR22-PB |
Альтернативная маркировка ASAHI | JAF22 |
Альтернативная маркировка FLURO | GIS22 |
Альтернативная маркировка IKO | PHS 22 |
B, мм | 28 |
D, мм | 42 |
d2, мм | 50 |
r1 | 0.3 |
Угол поворота (градусы) | 15 |
Пара трения | сталь/бронза |
Производитель
|
ISB |
Ширина B
|
28 |
Внешний диаметр D
|
42 |
Размер
|
x42x28 |
Вес, кг
|
0.61 |
Модель
|
TSF22ISB |
EAN
|
2SCBRUZ36V |
